日本NAC品牌MEMRECAM ACS-1高速摄像机
1)高感光度
采用黑白ISO 100,000的高灵敏度传感器。除了能在弱光环境下也能拍摄明亮清晰的图像外,在使用热敏物体或放大光学镜进行拍摄时也可以获得清晰的图像。
2)高分辨率高拍摄速度
MEMRECAM ACS-1高速相机1,280×896像素时可以实现100,000 fps/秒 拍摄速度,超高速拍摄时分辨率超过百万像素。
3)Boost模式
通过使用独特的图像传感器技术和信号处理技术可以提高拍摄速度和有效分辨率的功能。根据拍摄目的和应用需求正确使用此功能,可以拥有更高的拍摄速度和更大有效的拍摄区域。(仅支持单色型号)
无论应用涉及流体力学、燃烧研究、喷雾分析、弹道追踪、材料破坏、机械动力学、燃料喷射、学术研究或一些其他方面的研究和开发,你会发现MEMRECAM ACS-1是一个真正的劳模,将使你的团队更灵活地完成任务,并获得卓越的成果。
日本NAC公司成立于1958年,配备服务中心、工厂、技术中心,主要提供超高感光度、百万像素和极高拍摄速度的高速相机系统。红谱科技具备产品演示、维修、维护、标定、升级、租赁等技术服务的能力,服务中心配备专业配套零件、设备、维修工具,为客户使用提供便捷保障。
日本NAC品牌MEMRECAM ACS-1高速摄像机
1)高感光度
采用黑白ISO 100,000的高灵敏度传感器。除了能在弱光环境下也能拍摄明亮清晰的图像外,在使用热敏物体或放大光学镜进行拍摄时也可以获得清晰的图像。
2)高分辨率高拍摄速度
MEMRECAM ACS-1高速相机1,280×896像素时可以实现100,000 fps/秒 拍摄速度,超高速拍摄时分辨率超过百万像素。
3)Boost模式
通过使用独特的图像传感器技术和信号处理技术可以提高拍摄速度和有效分辨率的功能。根据拍摄目的和应用需求正确使用此功能,可以拥有更高的拍摄速度和更大有效的拍摄区域。(仅支持单色型号)
无论应用涉及流体力学、燃烧研究、喷雾分析、弹道追踪、材料破坏、机械动力学、燃料喷射、学术研究或一些其他方面的研究和开发,你会发现MEMRECAM ACS-1是一个真正的劳模,将使你的团队更灵活地完成任务,并获得卓越的成果。
日本NAC公司成立于1958年,配备服务中心、工厂、技术中心,主要提供超高感光度、百万像素和极高拍摄速度的高速相机系统。红谱科技具备产品演示、维修、维护、标定、升级、租赁等技术服务的能力,服务中心配备专业配套零件、设备、维修工具,为客户使用提供便捷保障。
1280 X 896像素 → 65,000fps (M40)
1280 X 896像素 → 100,000fps (M60)*
64GB / 128GB / 256GB
将数据更快地传输到可选固态硬盘
彩色ISO 40,000 /单色ISO 200,000
卓越的高动态范围
用户可选的位深度
尺寸:175W X 175H X 206Dmm
重量:大约7.3千克
MERECAM ACS-1 M60/M40数据表
拉丁词“Acies ”(简称ACS)被定义为一个人的视觉和感官的全部注意力,指向一个特定的物体。基于这样的描述,nac的新MEMRECAM高速摄像系统的名称是多么合适啊!
详细参数:
产品规格 | |||
型号 | ACS-1 M60 | ACS-1 M40 | |
芯片 | 114 万像素,特制 CMOS | ||
分辨率 | 1,280×896像素 | ||
ISO 灵敏度 | 彩色40,000 | ||
黑白100,000 | |||
满帧帧频 | 100,000Hz | 65,000Hz | |
电子快门 | 1/100~1/2,500,000sec | 1/100~1/1,666,666sec | |
内存 | 64GB / 128GB/ 256GB可选 | ||
内存分区 | 最大分 64 段 | ||
动态范围 | 8bit/ 10bit/ 12bit | ||

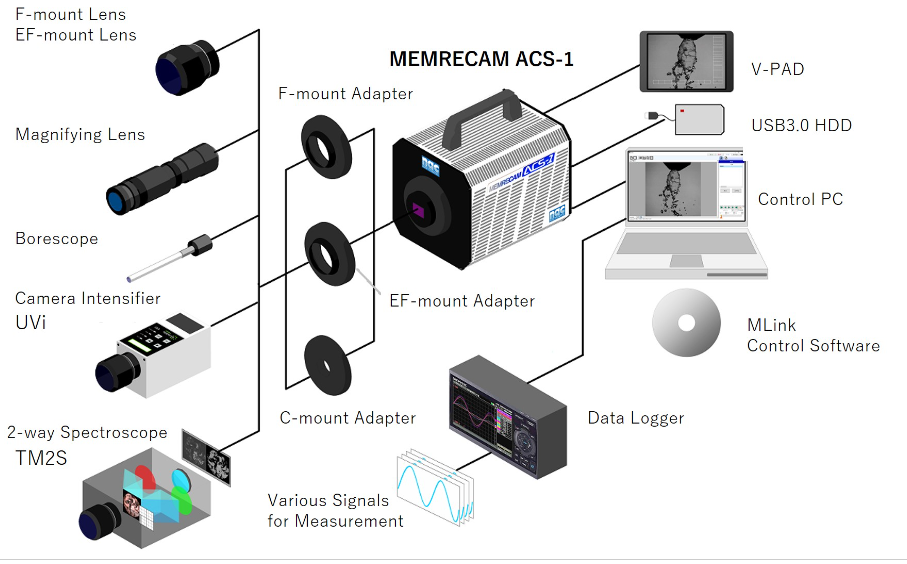

镜头接口 | 尼康 G 接口,C 接口/佳能 E F接口(可选) | ||
视频输出 | DP 接口 / 3G-SDI(LevelA接口) | ||
触发信号 | Trigger(TTL /Contact)/ EST / IRIG-B | ||
输出信号 | Status/ Exp. Pulse (EPO) / Trigger OUT | ||
触发模式 | NORMAL/EVENT/BURST/MULTI/ LINEAR | ||
传输接口 | 1000BASE-T/USB3.0B/3.0/2.0 | ||
控制 | PC /11.6 寸V-PAD(选配) | ||
电源 | DC20-32V(可外接便携式电池包) | ||
外形尺寸 | 约 175(W)×175(H)×206(D)mm(不计算凸起部分) | ||
重量 | 约7.3Kg | ||
产品特性 | |||
高速模式 | 用于增加拍摄频率和垂直分辨率 | ||
自动黑平衡 | 机械快门自动黑平衡校正 | ||
内存分区 | 最多可分64段 | ||
内置SSD(选配) | 快速自动存储到内置SSD录制时备份图像数据,记录到内存的同时能下载到另外的内存分区 | ||
高速下载 | 通过USB3.0B或千兆网下载(到PC) | ||
图像触发 | 最小可由21 X 16像素区域的强度变化进行触发 | ||
双速率模式 | 1x and 1/2~1/100x | ||
相机LED灯指示 | LED状态: READY/VIEW/ARM/REC | ||
同步摄像 | 使用GX-HUB 可进行完全同步摄像 | ||
PIV模式 | PIV最短脉冲间隔500ns | ||
风扇控制 | 暂停/自动风扇控制/强制冷却模式 | ||
自动存储 | 拍摄完能自动处理图像序列功能 | ||
EST 同步 | 外部同步信号 |
产品性能
拍摄速度fps (frame per second) | 高清模式 | 高速模式 | ||||
分辨率(像素) | 记录时间 (128GB内存/12bit) | 分辨率(像素) | 记录时间 (128GB内存/12bit) | |||
水平(H) | 垂直(V) | 水平(H) | 垂直(V) | |||
50~54,000 | 1,280 | 896 | 1.41 | ー | ー | |
60,000 | 1,280 | 800 | 1.42 | 1,280 | 896 | 2.54 |
65,000 | 1,280 | 736 | 1.42 | 1,280 | 896 | 2.34 |
75,000 | 1,280 | 624 | 1.46 | 1,280 | 896 | 2.03 |
100,000 | 1,280 | 448 | 1.52 | 1,280 | 896 | 1.52 |
150,000 | 1,280 | 272 | 1.67 | 1,280 | 540 | 1.67 |
200,000 | 1,280 | 192 | 1.77 | 1,280 | 384 | 1.77 |
300,000 | 1,280 | 96 | 2.37 | 1,280 | 192 | 2.37 |
400,000 | 1,280 | 48 | 3.55 | 1,280 | 96 | 3.55 |
500,000 | 1,280 | 32 | 4.26 | 1,280 | 64 | 4.26 |
700,000 | 1,280 | 16 | 6.09 | 1,280 | 32 | 6.09 |
1,000,000 | 1,280 | 16 | 4.26 | 1,280 | 32 | 4.26 |
